Ci1 : Les outils d'analyse et de description fonctionnelle

La méthode SADT

La méthode SADT[1], ou méthode d'analyse fonctionnelle descendante, est une méthode graphique qui part du général pour aller au particulier. Elle permet de décrire des systèmes complexes où coexistent différents flux de matière d'œuvre : systèmes automatisés, asservis ou intégrant l'informatique.

Le SADT

Définition

Processeur ou mécanisme : Ce sont les éléments physiques ou technologiques qui réalisent la fonction.

Question à se poser : Quelle est la frontière du système étudié ?

Fonction : Elle est caractérisée par une action sur des matières d'œuvres ou entrées. La fonction définie au niveau A-0 s'appelle fonction globale.

Question à se poser : A quoi sert le système ?

Matière d'œuvre entrante : Elles sont les matières d'œuvres modifiées par la fonction considérée. Elles sont de trois types : produit (matière), énergie, information.

Question à se poser : Sur quoi agit le système ?

Matière d'œuvre sortante : Ce sont principalement les matières d'œuvres munies de leur valeur ajoutée. S'ajoutent à ces matières d'œuvres sortantes : des comptes-rendus, des pertes énergétiques et des rebuts.

Question à se poser : Que fait le système à la matière d'œuvre ?

Contraintes de pilotage ou de commande : Ce sont les paramètres qui déclenchent ou modifient la réalisation d'une fonction.

Quatre catégories :

  • C : Paramètre de configuration.

  • R : paramètre de réglage.

  • E : données d'exploitation/consigne de fonctionnement.

  • W : mise en énergie ou présence de matière d'œuvre.

Question à se poser : De quoi le système a besoin pour fonctionner ?

Les niveaux du SADT

La description d'un système s'effectue sous la forme d'une suite cohérente de diagrammes :

Le diagramme de plus haut niveau représente la finalité du système technique.

Chaque diagramme de niveau inférieur définit les sous-fonctions du système ainsi que leur relations, leur agencement dans le système.

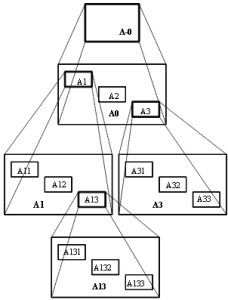

Par convention le niveau le plus élevé porte la référence A-0 (A moins zéro). Ce niveau A-0 se décompose en n boites A1,A2,...An, qui constituent le niveau A0, etc...

  1. SADT : Anglais : System Analysis Design Technic
